| 技术说明: |

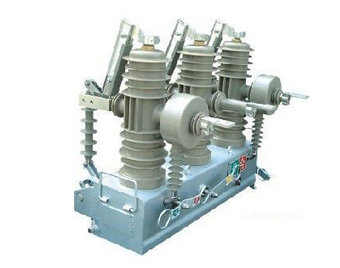

ZW43A-12户外交流高压真空断路器
主要用途
ZW43A-12户外交流高压真空断路器(以下简称断路器)为额定电压12KV，三相交流50Hz的户外配电设备。主要用于开断、关合电子系统中的
负荷电流、过载电流及短路电流。适用于变电站及工矿企业配电系统中作保护和控制之用，及农村电网频繁操作的场所。也可作业电网的分段开关，加装控制器后，可实现配网自动化。
主要技术参数
|
序号
|
项目
|
单位
|
参数
|
|
1
|
额定电压 |
KV
|
12
|
|
2
|
额定频率 |
Hz
|
50
|
|
3
|
额定电流 |
A
|
630
|
|
4
|
额定短路开断电流 |
KA
|
20
|
|
5
|
额定峰值耐受电流(峰值) |
KA
|
50
|
|
6
|
额定短时耐用受电流 |
KA
|
20
|
|
7
|
额定短路关合电流(峰值) |
KA
|
50
|
|
8
|
机械寿命 |
time
|
10000
|
|
9
|
额定短路开断电流开断次数 |
time
|
30
|
|
10
|
工频耐压(1min)：(湿) (干)相间、对地/断口 |
KV
|
30/42/48
|
|
11
|
雷电冲击耐受用电流(峰值)相间、对地/断口 |
KV
|
75/85
|
|
12
|
二次回路1min工频耐压 |
KV
|
2
|
|
序号
|
项目
|
单位
|
参数
|
|
1
|
触头开距
|
mm
|
9±1
|
|
2
|
触头超行程
|
mm
|
2±0.5
|
|
3
|
分闸速度
|
m/s
|
1.0±0.2
|
|
4
|
合闸速度
|
m/s
|
0.6±0.2
|
|
5
|
触头合闸弹跳时间
|
ms
|
≤2
|
|
6
|
相间中心距离
|
mm
|
340±1.5
|
|
7
|
三相分合闸不同期性
|
ms
|
≤2
|
|
8
|
各相导电回路电阻
|
μΩ
|
＜80
|
|
9
|
合闸时间
|
ms
|
25~45
|
|
10
|
分闸时间 |
ms
|
23~45
|
|
